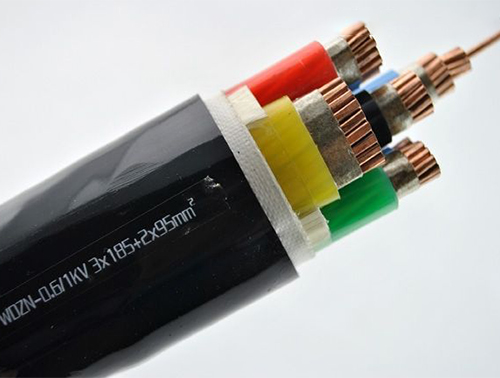

低壓無鹵電纜

適用范圍

系統

本產品適用于交流50Hz，額定電壓0.6/1kV的線路中(系統最高電壓1.2kV)電力線路中傳輸電能。

場合

敷設在冶金、電力、建筑等行業的室內、電纜溝、管道、直埋且不能承受機械外力固定用途場合。

產品特點

本產品生產原料來源廣泛且價格低廉，易于加工制造。

該產品采用交聯聚乙烯絕緣，與聚氯乙烯絕緣電纜相比，絕緣性能好，導體工作溫度較高，可達90度。

在火災中能保持一定時間繼續運行。

符合標準

執行標準

GB/T 12706.1-2008 額定電壓1kV（Um=1.2kV）到3kV（Um=3.6kV）

附加標準

使用特性

額定電壓

工頻交流額定電壓為0.6/1kV，使用交流系統最高電壓應不超過1.2kV。

工作溫度

電纜導體長期允許最高工作溫度為90℃；短路時，電纜導體的最高溫度不超過250℃，持續時間不超過5S。

環境溫度

電纜運行最低環境溫度-10℃。

敷設溫度

安裝敷設時，溫度應不低于0℃。

彎曲半徑

推薦最小彎曲:單芯電纜彎曲半徑不超過20D，多芯電纜彎曲半徑不超過15D。

敷設落差

產品標識

外皮

電纜外護套通常為黑色，但也可以按照制造方或買方協議采用黑色以外的顏色，以適應其使用環境，電纜應有制造廠商名、產品型號和額定電壓的連續標識，廠名標識可以是制造廠商或商標的重復標識；一個完整標識的末端與下一標識的始端之間的距離。在電纜外護套上應不超過500mm;在電纜絕緣或包帶上應不超過200mm；印刷標識應耐擦且不容脫落，表面的印字內容應該清晰可辨。

包裝

成卷或成盤電纜應卷繞整齊，妥善包裝。電纜盤應符合JB/T 8137-1999的規定。電纜端頭應可靠密封，伸出盤外的電纜端頭應加保護罩，伸出長度小于300mm。電纜包裝上應附有標簽標明：制造廠名稱、型號、規格、額定電壓、長度、質量、制造日期、標準編號或認證標識、電纜盤正確旋轉方向等內容。

運輸

運輸一般采用車輛、船舶形式，運輸時必須將電纜牢靠的固定，以免互撞或翻倒對電纜或盤具造成損傷。電纜盤不許平放。運輸中嚴禁從高處扔下裝有電纜的電纜盤。

貯存

成品電纜應存放在溫度0～40℃之間，濕度85%以下的環境中，做到不被陽光直接暴曬、被雨淋，應適量通風，保持環境的干燥。電纜按照以上規定要求進行存儲和使用，一般可以使用25年以上。

安裝須知

安裝時，環境溫度應不宜低于0℃，若溫度計測試環境溫度低于0℃，應先對電纜進行預熱處理后再準備安裝；應嚴格控制電纜敷設過程中的彎曲半徑，單芯電纜彎曲半徑不超過20D，多芯電纜彎曲半徑不超過15D, 以免造成電纜內部機械損傷（D為電纜外徑）。
